ACHTUNG
Die Fräse legt sofort los, nachdem die .nc Datei geladen wurde.
ERST DIE DATEI LADEN, DANN DIE MOTOREN AKTIVIEREN
Alternativ sofort auf Stop drücken und den Arbeitsablauf zurücksetzen.
Addons & Macros
Die CAM Funktion in FreeCAD ist sehr einfach und unterstützt nur limitierte Pfade. Für komplexere Abläufe müsst ihr nach Addons bzw. Macros suchen.
Installiert euch FeedsAndSpeeds über den Addon Manager. Die Dokumentation dazu gibt es hier:

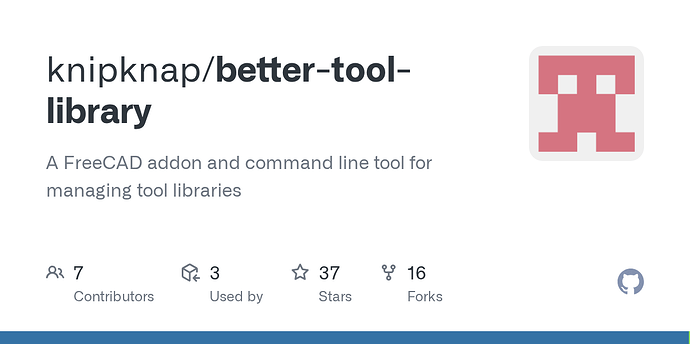

Weitere Empfehlung Better Tool Library, um Tools einfacher zu verwalten. Dolu dazu unter:
Zur Erstellung von gebogenen Metallteilen die Toolbox Sheet Metal installieren. Blechen können gefräst und säpter gebogen werden.
Ggf. Alternativer CAM Prozessor: FabexCNC Welcome to FabexCNC! — Fabex 1.0.65 documentation (ehemals BlenderCAM). Parametrisches Design in FreeCAD, export als STL, STL in Blender öffnen und mit FabexCNC die Pfade berechnen. Bisher nicht praktisch getestet.
Beispieldatei: test_fräse.FCStd (109,0 KB)
Setup
Modell zum Fräsen auswählen und neues Setup in der CAM Workbench anlegen.

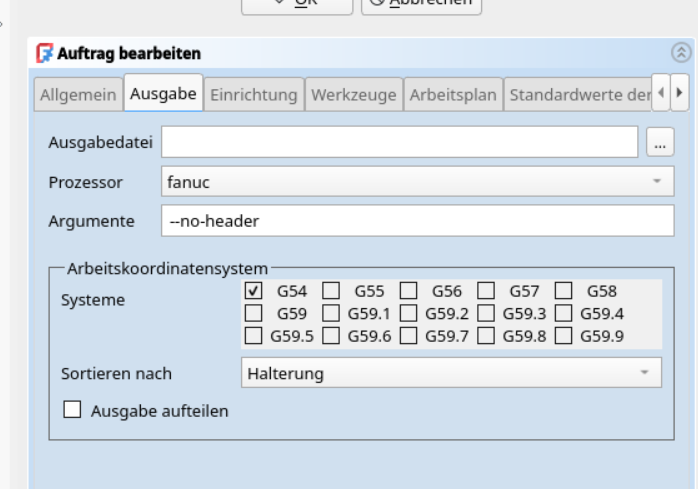

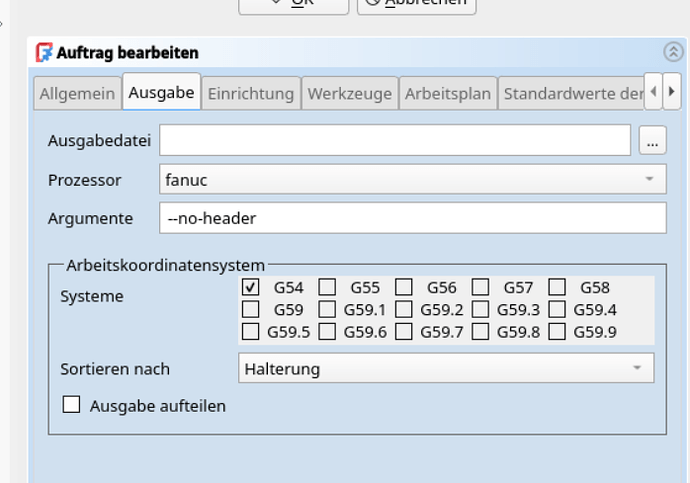

Unsere Fräse nutzt den fanuc Prozessor. Das bei FreeCAD 1.0.2 mitgelieferte Python Skript für den Postprozess hat leider einige Fehler.
[Veraltet, aber als Referenz beibehalten] Ersetzt eure fanuc_post.py mit dieser Datei:
fanuc_post.py (21,5 KB)
Neue Postprozessordatei: fanuc_bzt_post.py (21,6 KB)
Neben den M03 Befehlen ist die Formatierung im Header nun richtig und die Postamble wurde so geändert, dass die Fräse am Ende zum Nullpunkt der Maschine fährt.
Es sind einige nicht länger unterstützte Zeilen auskommentiert. Das betrifft Befehl M03, der benutzt wird um die Drehzahl einzustellen. Unsere Maschine unterstützt die Funktion nicht und wir müssen die Drehzahl von Hand einstellen. Daher sollte es zu keinen Problemen kommen.
Weiter gibt es Syntaxfehler im Header, der mit --no-header deaktiviert wird.

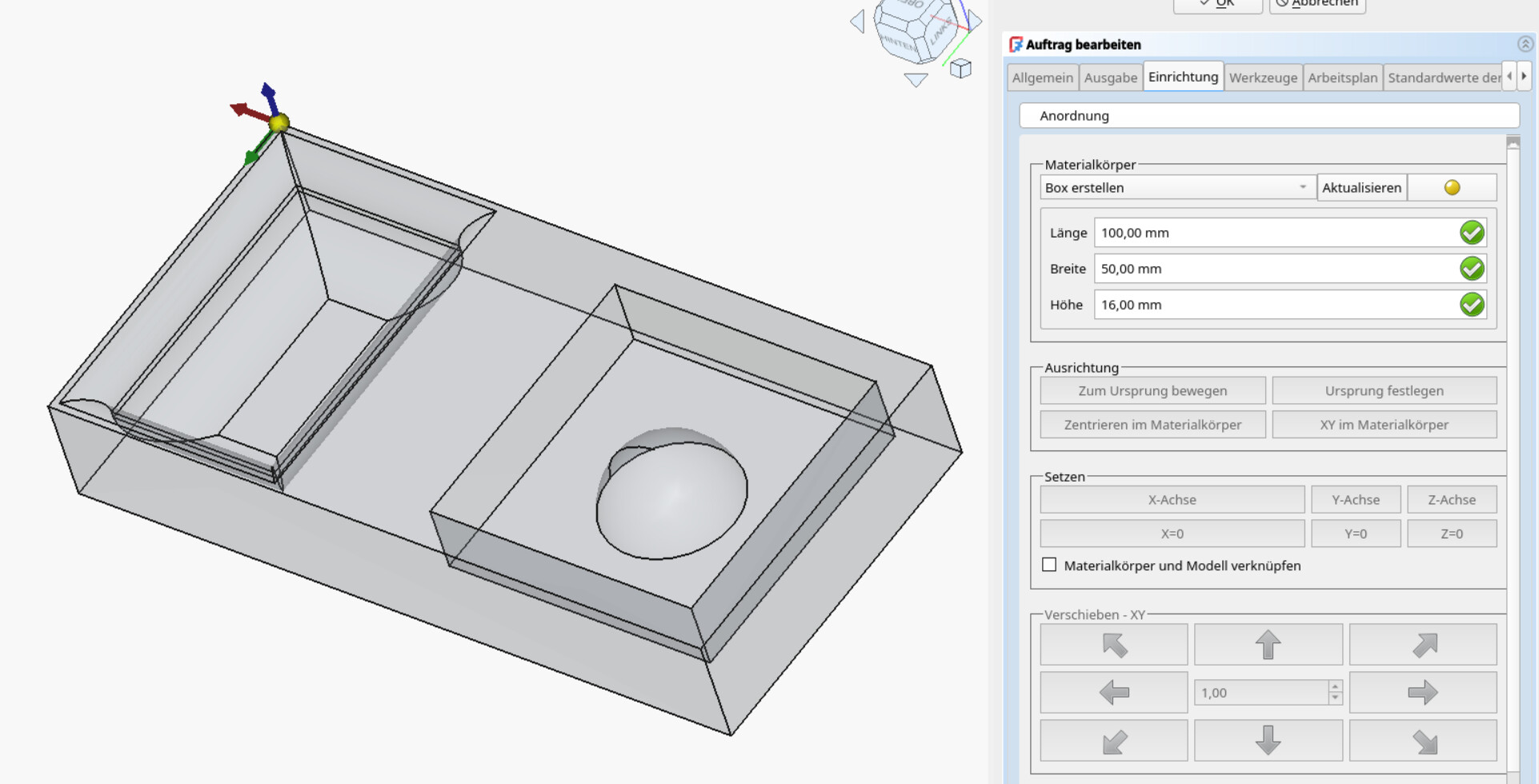

Setzt den Ursprung auf eine Ecke des Modells und setzt die Achsen gemäß der Ausrichtung auf der Fräse. Es zählt ab jetzt nur noch die Ausrichtung und das Achssystem der Fräse, nicht eures Modells.
Wenn ihr das Modell schon mit der Dicke eures Werkstückes gemacht habt wählt ihr Box erstellen und nehmt die Größe eures Modells. Falls nicht entsprechend vergößern und einen Prozess zum Planfräsen einfügen. Für den Anfang rate ich euch davon ab. Passt euer Modell direkt dem Werkstück an.
Tools

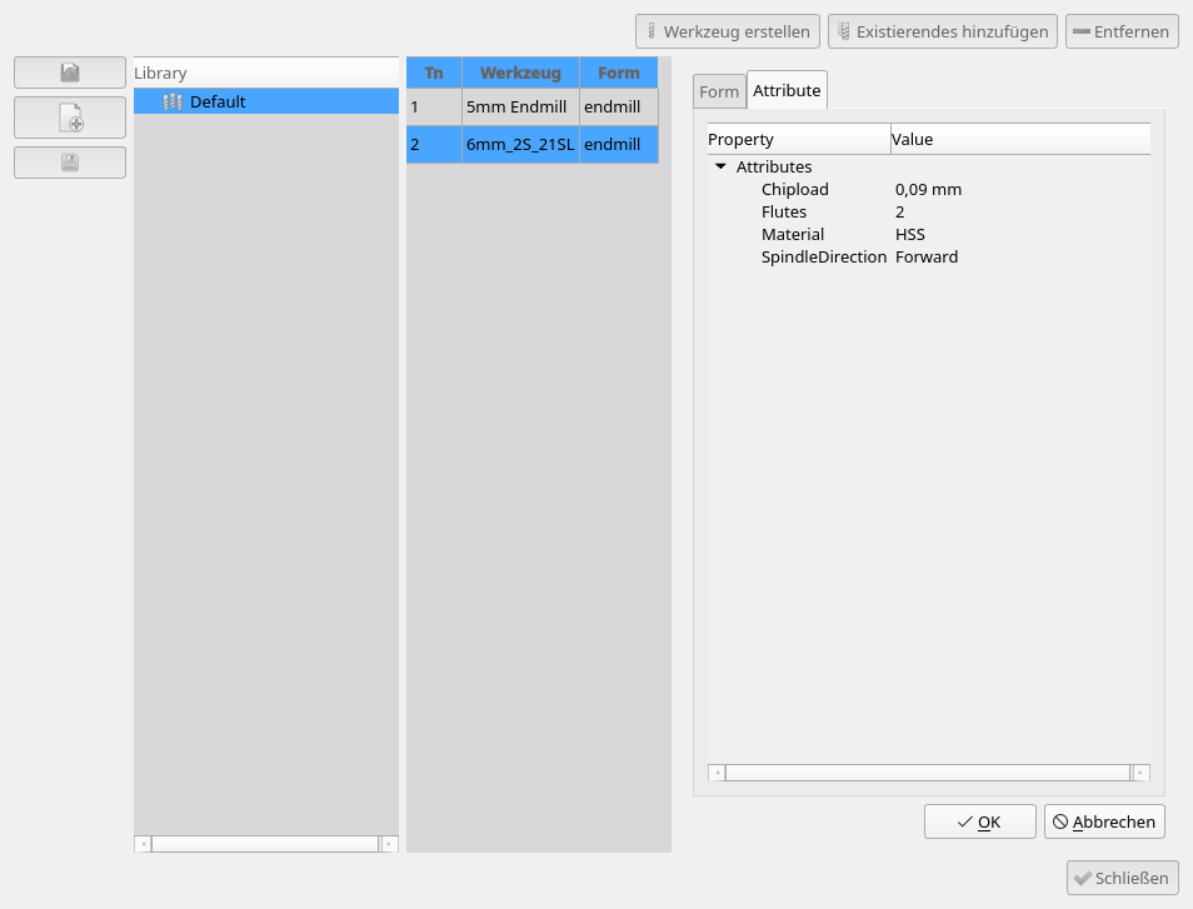

Nutzt die Tool Library um euch Werkzeuge anzulegen. Lasst euch die Default Library anlegen und kopiert die vorhandenen Beispiele um eure eigenen Tools anzulegen.

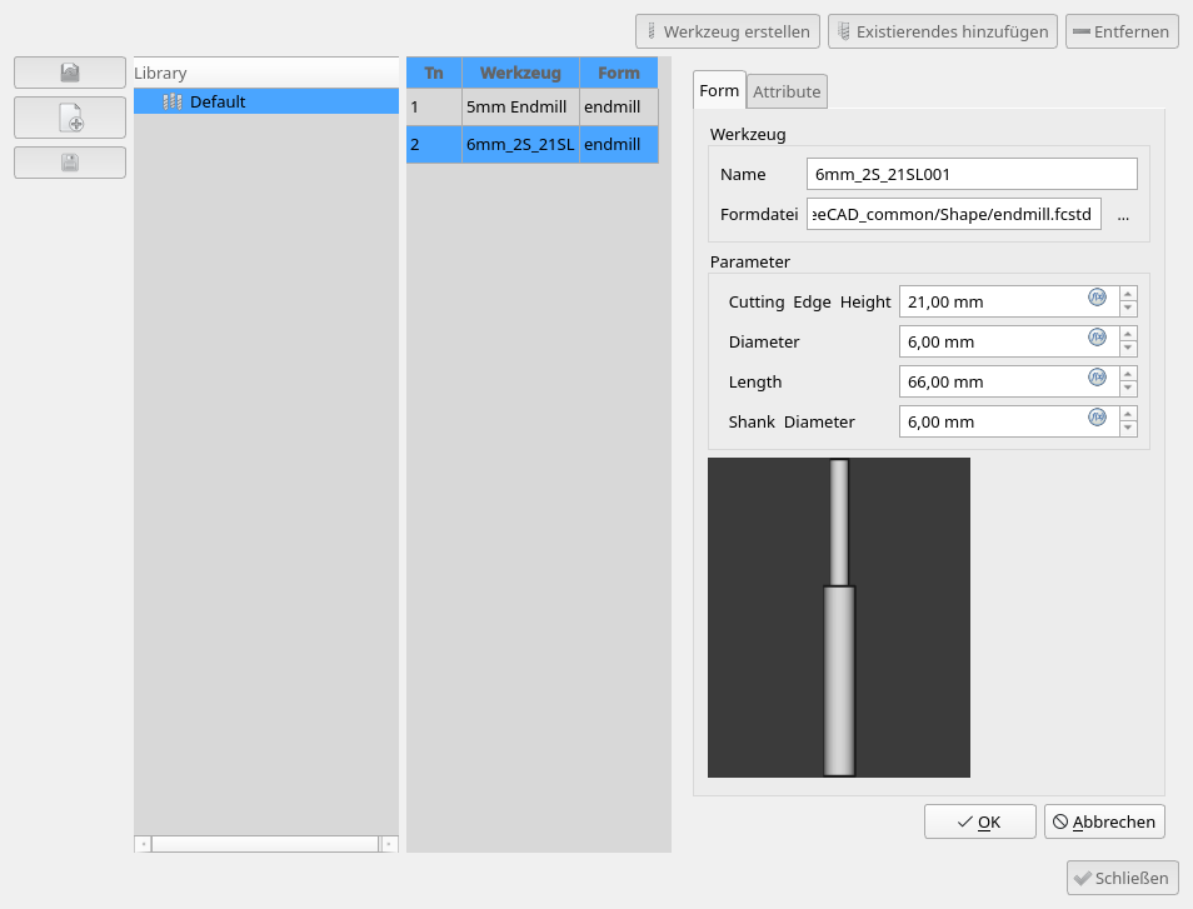

Hier die Einstellungen für den 2-Schneid Fräser für weiches Holz, der zum Testen im Fablab liegt (aktuell noch bestellt wird).
Pfade

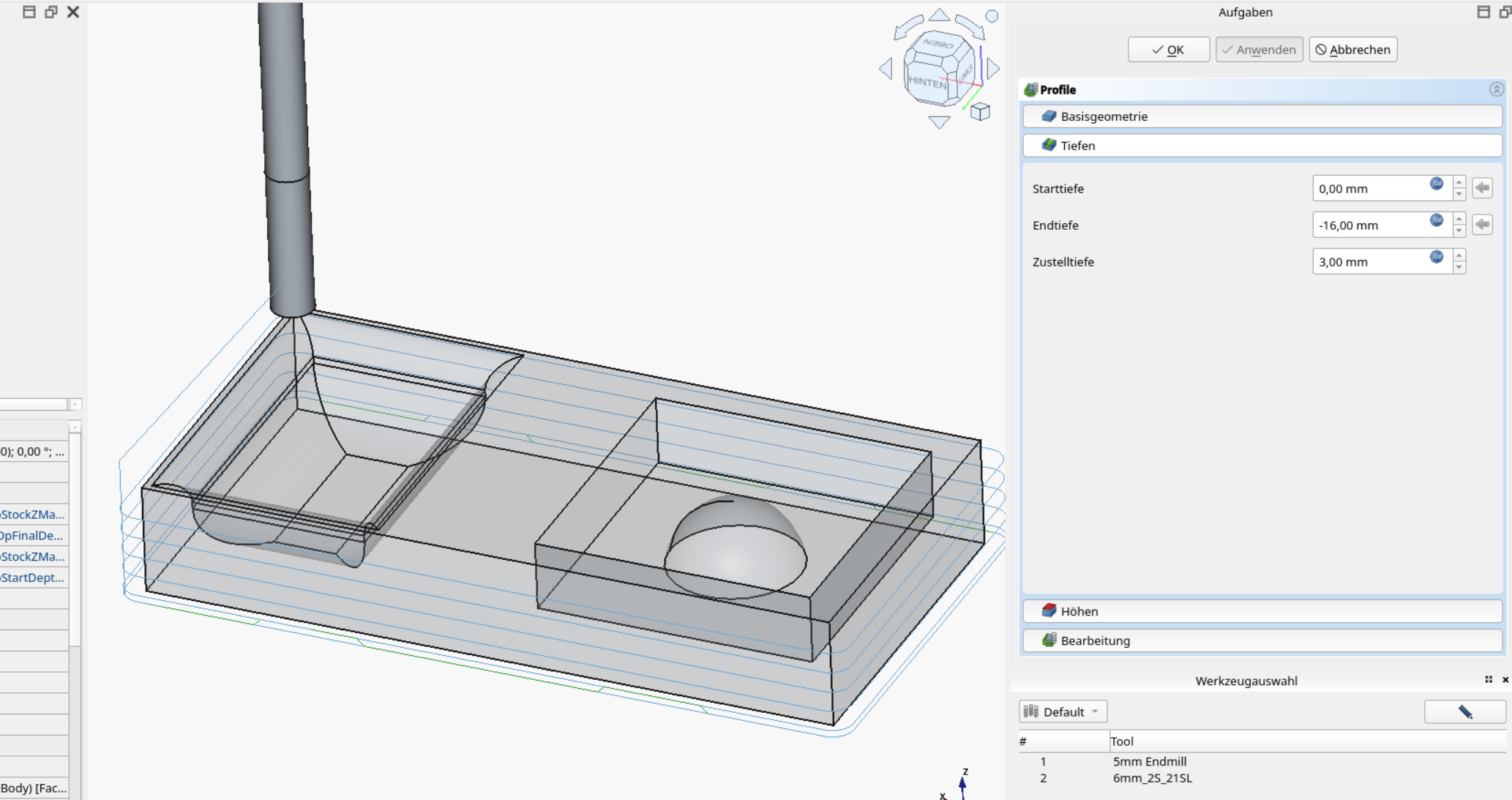

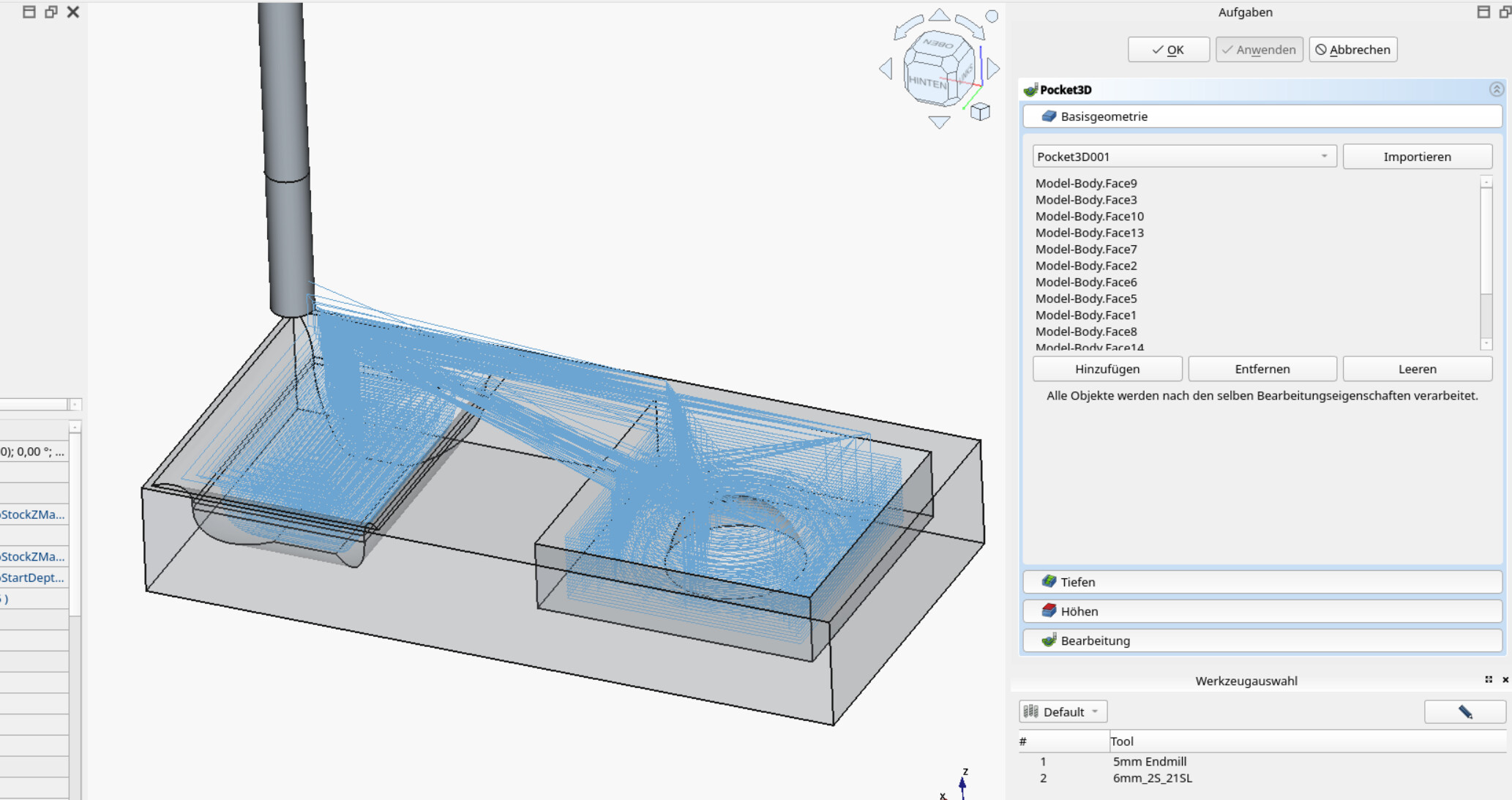

Entsprechend der Geometrie wählt die die passenden Arbeitsschritte und Einstellungen aus. Fangt am besten mit den inneren Pfaden an.
Zum Schluss wird die Aussenkontur gefräst.

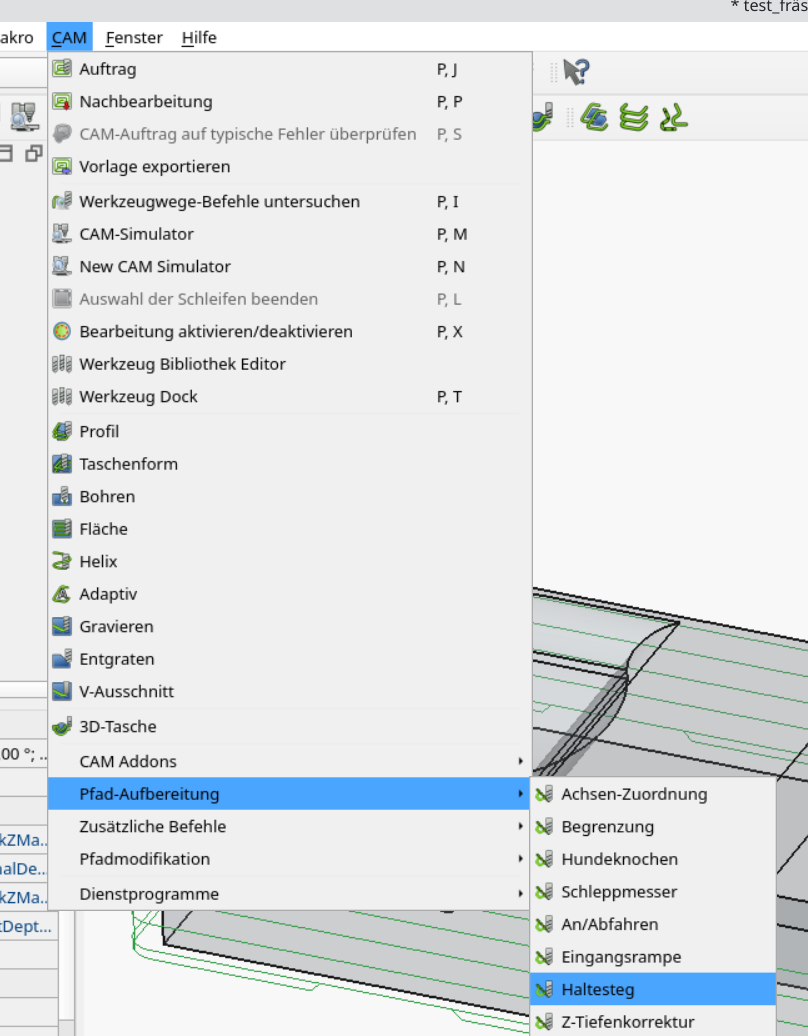

Die Funktion um die Haltestege zum Profil hinzuzufügen ist im CAM Menü versteckt.
Fräsen
Die .nc Datei exportieren, auf ein USB-Drive kopieren und zur Fräse gehen. Vorgehen ist in CNC Fräse BZT PFL-3 0604 beschrieben.
